Последовательный интерфейс RS-232
Последовательный
интерфейс RS-232 появился в эпоху первых вычислительных машин, где применялся
для связи между процессорным блоком и терминалами. В персональных компьютерах
IBM PC этот интерфейс, а точнее упрощенная версия асинхронного последовательного
интерфейса RS-232C, разработанная EIA (Electronic Industries Association), появился
с самого начала и использовался для подключения самых разнообразных устройств
— мышей, принтеров, плоттеров, а также для соединения компьютеров друг с другом.
Так как интерфейс RS-232, используемый в персональных компьютерах, практически
не менялся за прошедшие десятилетия, то в настоящее время он применяется почти
исключительно для подключения мыши и модема. Кроме того, наметился процесс полного
отказа от этого интерфейса в пользу других, более совершенных, например USB
и FireWare.
Среди пользователей
IBM PC совместимых компьютеров очень популярен термин "СОМ-порт",
который используется для обозначения интерфейса RS-232. Также употребляется
термин "Serial".
Для подключения
устройств с -интерфейсом RS-232 используют два типа разъемов — DB25
и DB9 . Причем вариант с громоздким разъемом DB25, где большинство
контактов не используется, практически на современных системных блоках не устанавливается.
Назначение контактов в разъемах интерфейса RS-232 приведено в табл.
Сигналы последовательного интерфейса RS-232
|
Номер контакта
Сигнал Направление |
Назначение |
||||
|
DB9 |
DB25 |
|
|
|
|
|
1 |
8 |
DCD |
Вход |
Data Carrier
Detected Определение несущей |
|
|
2 |
3 |
RD |
Вход |
Receive Data
Принимаемые данные |
|
|
3 |
2 |
TD |
Выход |
Transmit Data
Передаваемые данные |
|
|
4 |
20 |
DTR |
Выход |
Data Terminal
Ready Готовность терминала |
|
|
5 |
7 |
SG |
|
Signal Ground
Сигнальное заземление |
|
|
6 |
6 |
DSR |
Вход |
Data Set Ready
Готовность к работе |
|
|
7 |
4 |
RTS |
Выход |
Request To Send
Запрос на передачу |
|
|
8 |
5 |
CTS |
Вход |
Clear To Send
Готовность к приему |
|
|
9 |
22 |
RI |
Вход |
Ring Indicator
Индикатор вызова |
|
Применение
нескольких вариантов кабелей для интерфейса RS-232 часто приводит к тому, что
возникают сложности с подключением, когда разъемы кабеля не подходят для комплекта

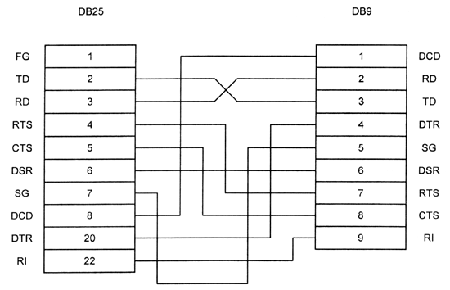

"компьютер—модем". Такая проблема может решиться покупкой переходника
с 25 контактов на 9 . Но можно сделать переходник самостоятельно,
его схема показана на рис.
