Подключение устройств
После того
как мы разобрались с проблемами по монтажу кабельной системы локальной сети
Ethernet на витой паре, рассмотрим способы соединения компьютеров и хабов. На
рис. 14.18 показан вариант, когда два компьютера объединяются в локальную сеть
без использования дополнительного оборудования. Обратите внимание, что в этом
случае должен применяться "перекрестный кабель". Кроме того, длина
кабеля между двумя компьютерами или устройствами не может быть более 100 м.

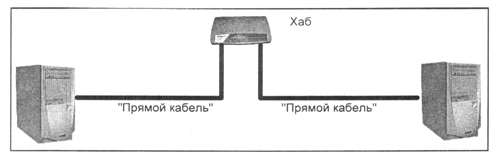

Для локальной
сети, где больше двух компьютеров, обязательно нужен хаб или коммутатор для
создания сетевой топологии "звезда".
Иногда используют
более сложную топологию локальной сети, например, когда для удобства подключения
компьютеров устанавливают два хаба или коммутатора. В этом случае, подключая
хабы и коммутаторы друг к другу, следует учесть, что если подключаются устройства,
у которых нет дополнительной розетки Uplink, их надо соединять "перекрестным
кабелем". Такое соединение показано на рис. 14.20 на соединении хаба 1
и хаба 2. У более совершенных моделей (двухскоростных хабов) имеется дополнительная
розетка Uplink, которая устанавливается чуть в стороне от остальных и предназначена
для подключения дополнительных сетевых устройств. Тогда "прямой кабель"
подключается к розетке Uplink любого устройства, а другой конец кабеля к обычной
розетке на другом устройстве.
При использовании
хабов, которые могут работать в стандарте 10/ 100 Мбит/с, следует учесть, что
к хабу следует подключать только устройства одного стандарта — 10 или 100 Мбит/с.
Такая особенность связана с тем, что хаб только транслирует один к одному входные
сигналы в выходные, не меняя ничего. Чтобы можно было объединить две локальные
сети или участки сети, в которых используются различные стандарты, применяют
коммутаторы. В этом случае для соединения сетей используют розетку Uplink на
одном из сетевых устройств, либо устанавливают вторую сетевую карту, работающую
на другой скорости, в какой-либо компьютер.
