Сокеты и слоты
Микропроцессоры
разрабатываются корпорацией Intel уже более 20 лет, поэтому современные процессоры
значительно отличаются от своих предшественников возможностями по обработке
информации и быстродействием.
Кроме того,
один и тот же тип процессора может выпускаться для различных применений. Поэтому
установить на системную плату, которая используется, скажем, в вашем компьютере,
можно только определенный тип процессора. В документации на системную плату
такая информация всегда есть.
В первую очередь,
возможность установки на системную плату того или иного процессора определяется
типом сокета или слота, которые имеются на ней. Например, сокеты различаются
по числу контактов и их расположению. Даже если у процессора на одну ножку больше,
его не установить в сокет, у которого нет контакта для этой лишней ножки. Кроме
того, от попыток всеобщей унификации в расположении контактов в сокете давно
отказались. Имеются сокеты, в которых контакты расположены в два-три ряда по
окружности, в других используется чередование равномерных рядов с шахматным
порядком и пр.
Говоря о сокетах,
надо сказать, что их называют разъемами для установки микросхем с нулевым усилием.
На рисунке показана установка процессора Intel Pentium в сокет типа Soket
7. Для зажатия контактов в сокете используется рычаг. Чтобы вытащить процессор
из сокета, надо чуть отжать рычаг в сторону и повернуть его на угол 90°.

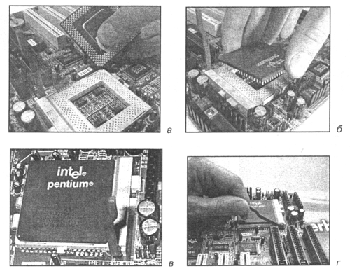

Установка процессора Intel Pentium в Soket 7:
а — ищем ключ (пропущенный контакт) на процессоре и сокете;
б — укладываем процессор в сокет;
в — процессор уложен в сокет, но рычаг не прижимает контакты;
г — зажимаем контакты, поворачивая рычаг
Установка процессора Intel Pentium в Soket 7:
д — процессор правильно установлен в сокете
