Конструкция монитора
Монитор с
вакуумным кинескопом, несмотря на усилия инженеров по его совершенствованию,
до сих остается самым хрупким блоком персонального компьютера. И дело тут не
только в том, что кинескоп стеклянный. Толщина стекла экрана более 10 мм, поэтому
разбить его очень сложно. А вот внутри кинескопа находится сложная электронная
пушка, элементы которой отъюстированы до долей градуса. Даже падение работающего
монитора с высоты в 10 см может сбить расположение электродов в электронной
пушке. Кроме того, на горловину кинескопа, у которой стенки имеют толщину 2—3
мм, надета тяжелая отклоняющая система и плата кинескопа с электронными усилителями,
что делает кинескоп чувствительным к механическим воздействиям.

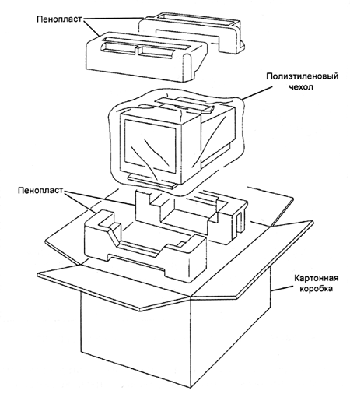

Чтобы уберечь
монитор во время транспортировки, его упаковывают в картонную коробку с пенопластовыми
вкладышами, как показано на рис. для монитора Sony SPD-15SF1.
Так как персональный
компьютер рано или поздно переносится или перевозится в другое место, то коробку
и пенопластовые вкладыши выкидывать не рекомендуется.
Если снять
с монитора пластмассовый корпус (что может делать только инженер по ремонту
мониторов), то можно увидеть все составные части монитора, которые по сравнению
с системным блоком кажутся весьма простыми и похожими на обычный телевизор.

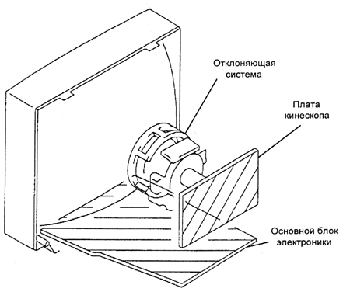

На рис. , где схематично показан монитор Sony SPD-15SF1 со снятым пластмассовым
корпусом, видно, что кроме кинескопа внутри находится плата электроники, расположенная
внизу, и плата кинескопа, одеваемая на горловину кинескопа. Заметим, что в более
старых или профессиональных мониторах блоков может быть больше, а конструкция
за счет металлических экранов не такой понятной.
Как и в телевизоре,
в основном электронном блоке монитора находятся импульсный блок питания, генераторы
кадровой и строчной разверток, микропроцессор управления. Но т. к. монитор чуть
проще телевизора, в нем нет блоков радиоканала, цветности и звука. Вся электроника,
управляющая яркостью
электронных лучей, в большинстве случаев находится на плате кинескопа, которая
надевается на горловину кинескопа. Провода с сигналами R-G-B видеокабеля непосредственно
подходят к плате кинескопа.
Внутри горловины
кинескопа находятся три электронные пушки, а вся эта механическая конструкция
приваривается к ножкам цоколя кинескопа. Следует заметить, что, несмотря на
прочность конструкции цоколя кинескопа, снимать и одевать плату кинескопа следует
очень осторожно, т. к. при чрезмерных усилиях появляются микротрещины в стекле,
через которые воздух постепенно натечет внутрь кинескопа. А это приведет к полному
выходу монитора из строя.
