Конструкция компакт-дисков
Стандарт компьютерных
компакт-дисков CD-ROM (Compact Disk Read-Only Memory) появился в 1985 г. Очень
быстро он был дополнен стандартом для записываемых дисков CD-R (CD-Recordable),
а в дальнейшем добавился режим CD-RW — Compact Disk Read/Write.
Предшественником
стандарта CD-ROM является стандарт цифровой аудиозаписи на компакт-диски CD-DA
(Compact Disk Digital Audio). Компакт-диски с аудиозаписями до сих пор выпускаются
наибольшими тиражами. Соответственно, любой компьютерный CD-ROM может без использования
центрального процессора проигрывать музыкальные диски, а его отдельный звуковой
выход (почти всегда снабженный регулятором громкости) не имеет никакого отношения
к персональному компьютеру, т. к. аналоговое напряжение
выходного сигнала формируется с помощью встроенного цифро-аналогового преобразователя.
После блистательного
успеха аудиокомпакт-дисков и по мере развития компьютерных технологий в 1995
г. появился стандарт DVD, предназначенный для записи на компакт-диски видеофильмов.
Кроме перечисленных
стандартов, существует ряд других, которые разработали отдельные фирмы и группы
фирм. Для воспроизведения записанных в соответствии с ними компакт-дисков требуется,
чтобы CD-ROM поддерживал соответствующий стандарт, а также была установлена
специальная программа для обработки информации, например просмотра фотографий
в формате Photo-CD или использования режима караоке при проигрывании музыки.
Наиболее популярный
стандарт для CD-ROM — это ISO 9660 (ISO — International Standard Organization,
Международная организация по стандартизации), который поддерживают все приводы,
работающие с компьютерными компакт-дисками, в том числе и приводы DVD. Стандарт
говорит о том, как размещаются данные (в том числе, файлы и каталоги) на компакт-диске.
Большинство
стандартов записи данных на компакт-диски описаны в "радужной" серии
книг, получивших свое название от цвета обложек:
- Red Book (красная книга)
— описание формата для CD-DA;
- Yellow Book (желтая
книга) — описание формата для CD-ROM;
- Green Book (зеленая
книга) — описание формата для CD-I;
- Orange Book (оранжевая
книга) — описание формата для CD-R и CD-RW;
- White Book (белая книга)
— описание формата для Video CD.
На рис.
приведена геометрия стандартного компакт-диска, который может быть помещен в
любой привод CD, устанавливаемый на данный момент в персональные компьютеры.
Кроме того, существуют и становятся все более популярными малогабаритные компакт-диски
диаметром в 80 мм, а также компакт-диски прямоугольного формата - компьютеризированные
визитные карточки. Подобные компакт-диски читаются и записываются на стандартных
приводах CD, у которых всегда в лотке для компакт-диска имеется углубление для
укладывания 80 мм дисков.
Кстати, обратите
внимание, что компакт-диски разработаны в метрической системе измерений.

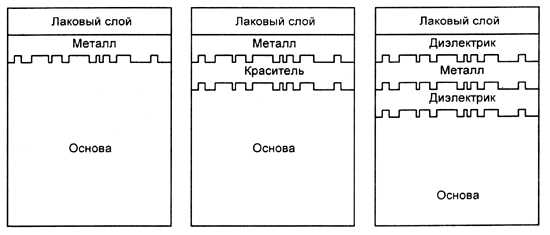

Способ изготовления
музыкальных компакт-дисков и CD-ROM почти такой же, как у патефонных пластинок.
На прозрачном диске из поликарбоната толщиной 1,2 мм с помощью металлической
матрицы методом выдавливания создаются информационные дорожки. Для улучшения
отражающих свойств на диск наносится слой алюминия (изредка золота), а для защиты
от грязи диск покрывается слоем лака. У компакт-дисков
стандарта CD-R между металлическим слоем и диском находится термочувствительный
красочный слой. При нагреве записывающим лазером, который имеет повышенную мощность,
происходит разогрев металлического и красочного слоев, что приводит к химической
реакции, изменяющей отражающие свойства нагретой точки. Обычно
в качестве красителя используется цианин или фталоцианин. Для возможности многократной
записи для компакт-дисков стандарта CD-RW на поверхности пластмассового диска
создается более сложная композиция из пленок различного состава, например, перед
металлическим слоем помещается вещество, которое меняет свою кристаллическую
структуру при нагревании, что приводит к изменению оптических свойств.
Предупреждение
Защитный
слой на компакт-дисках очень тонкий. Он легко повреждается даже если сильно
потереть пальцами лаковую поверхность. Делать надписи на поверхности компакт-дисков
шариковой авторучкой или простым фломастером нельзя! Специально для нанесения
примечаний на компакт-диски выпускаются маркеры, которые безопасны для лакового
слоя.
Держать
компакт-диск можно только за края. Нельзя допускать попадание на его поверхность
влаги и прямого солнечного света. Во избежание появления царапин, нарушающих
процесс считывания данных, а в крайних случаях и ведущих к потере файлов, не
следует вытирать компакт-диск подручными материалами и класть на поверхность
рабочего стола.
